Manuel Conduite et Entretient

Phase 2

















HUILE MOTEUR  Climat Tempérés

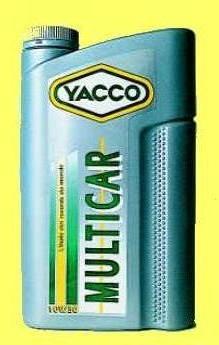

HUILE BOÎTE



divers liquides

Capacité  Moteur 807- 843 - 844               1565 - 1605 - 1647 ccm                                       4 L + 0,25L  filtre

Capacité Moteur  810 - 1289 ccm                  3 L + 0,25 L filtre

15 W 40  /  20 W40  ou  20 W 50

Capacité Boite Manuel     2 L                API GL4 ou API GL5    SAE 80 SAE 75

Capacité Boite Auto   5L vidange 2,5L  ELF Renaumatic ou MOBIL ATF 200

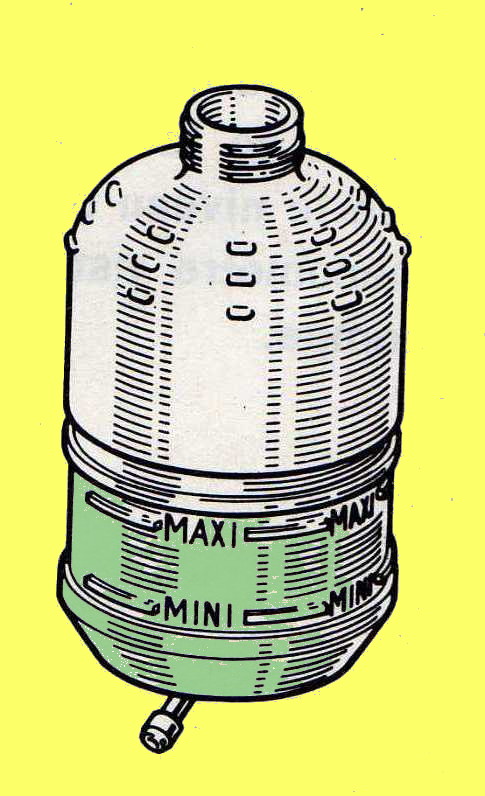

Liquide de Refroidissement                     Capacité  Moteur  807 - 843 - 844    5,5L            Capacité  Moteur  810    5L                     Capacité Direction Assistée   0,675 L            ELF Renaumatic D1 ou MOBIL ATF 200  Capacité Circuit de freinage   0,4 L              SAE J 17-03 ou 70 R3                             Capacité Réservoir à Carburant   55 L



BOUGIES

AC Renault Champion  Eyquem écartement des électrodes
Renault 15 tout types ( 1289 ccm )  42 FS L 87 Y   0,55 à 0,65 mm
Renault 15 TS série 1 ( 1565 ccm ) 42 XLS N 7 Y 755 L ou 750 L
Renault 17 TL série 1 ( 1565 ccm ) 42 XLS N 7 Y 755 L ou 750 L
Renault 17 TS série 1 ( 1565 ccm )   N 26
Renault 17 TS série 2 ( 1647 ccm ) 41-2 XLS
Renault 17 Gordini ( 1605 ccm )   N 2 G



filtre à air tout type



filtre à huile tout type



filtre à carburant optionnelle

KNECHT 07051972 KNECHT 020141108

KNECHT

08718595
MANN FILTER C 1362 MANN FILTER W77
PURFLUX A 197 PURFLUX LS169 b & LS144 b
FRAM CA 2663A FRAM PH 2874
FIAAM FL 6325 FIAAM FT 4763

fonctionnement du moteur 4 temps

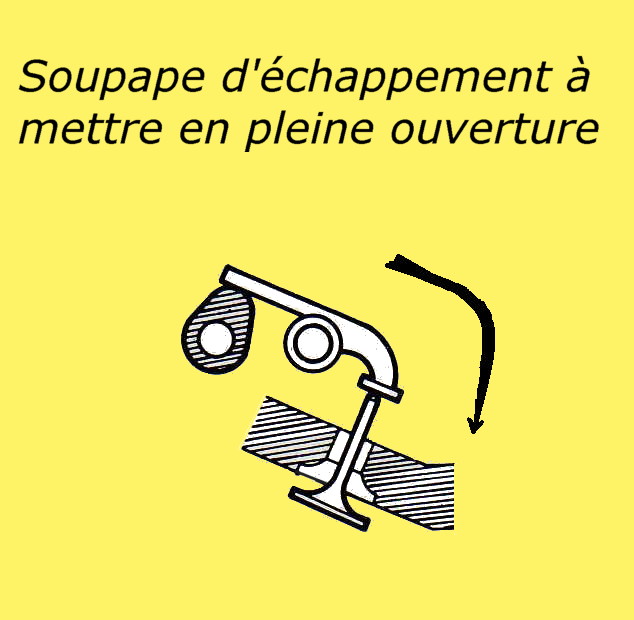

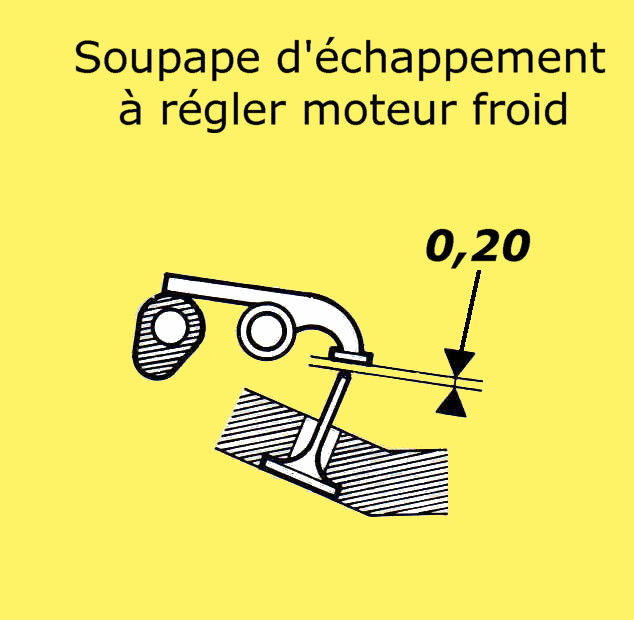

Méthode et Réglage des jeux soupapes

1. admission

2. compression

3. explosion

4. échappement

cylindre 1

cylindre 2

cylindre 3

cylindre 4

 cylindre 3

 cylindre  1

 cylindre 4

cylindre  2

cylindre 4

cylindre 3

cylindre 2

cylindre 1
